14.11.1 Устройства внешнего освещения

14.11. Устройства внешнего освещения

14.11.1. Снятие и установка фар

ОБЩИЕ СВЕДЕНИЯ

Элементы фары

Устройства внешнего освещения Volkswagen Golf IV

1 – крышка;
2 – патрон лампочки переднего указателя поворотов;
3 – исполнительный двигатель корректора
света фар;
4 – лампочка переднего указателя поворотов;
5 – передняя противотуманная лампочка;
6 – лампочка ближнего света;

7 – пружинная проволочная скоба;
8 – корпус фары;
9 – пружинная проволочная скоба;
10 – лампочка дальнего света;
11 – лампочка переднего габаритного света;
12 – патрон лампочки переднего габаритного света

Корпус фары не ремонтируется и при повреждении его необходимо заменить полностью. При повреждении только верхних пластин крепления фары их можно заменить в отдельности.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передний бампер.

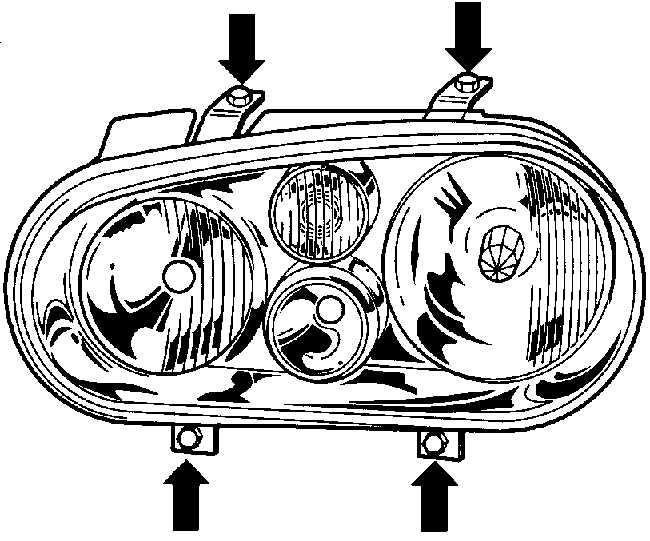

	2. Отвинтите болты крепления (стрелки) и, потянув фару вперед, извлеките ее из автомобиля.
3. Отсоедините от фары электрические разъемы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините к фаре электрические разъемы.

2. Установите фару на место и закрепите ее четырьмя болтами.

3. Установите передний бампер.

4. Проверьте и, при необходимости, отрегулируйте свет фар.

Замена верхних пластин крепления фары

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите фару.
2. Удалите остатки сломанной пластины крепления из корпуса фары.

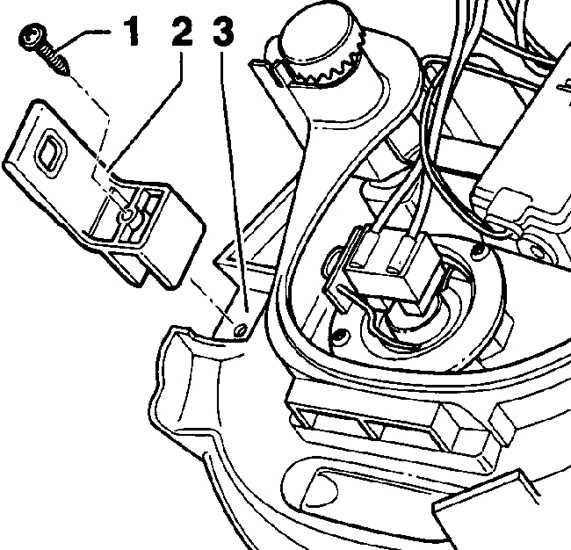

	3. Установите запасную часть пластины крепления фары (2) в гнездо фары (3) и привинтите ее винтом (1).
4. Установите фару.
