14.6.4 Снятие и установка генератора

14.6.1. Снятие и установка генератора

ОБЩИЕ СВЕДЕНИЯ

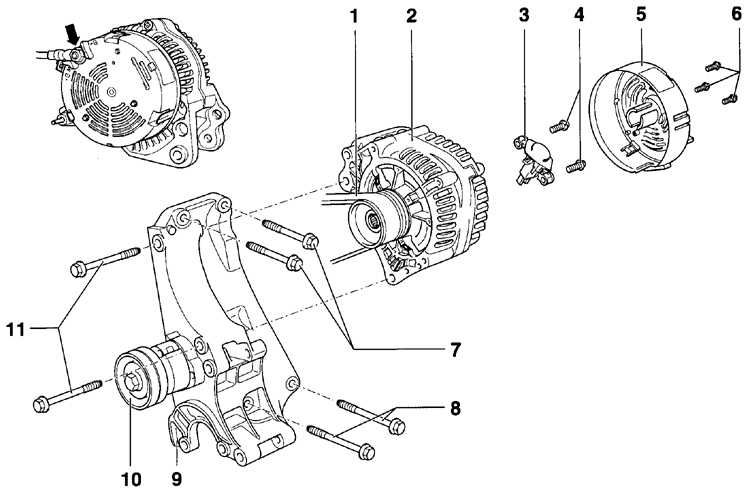

Генератор

1 – поликлиновой ремень;
2 – генератор;
3 – регулятор напряжения;
4 – винты;
5 – защитный кожух;
6 – винты;

7 – болты 50, Нм;
8 – болты 50, Нм;
9 – кронштейн;
10 – натяжной ролик;
11 – болты, 45 Нм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Ослабьте натяжение и снимите поликлиновой ремень.

3. С обратной стороны генератора отсоедините толстый (В+) и тонкий (D+) провода от клемм генератора.

4. Отвинтите болты (11), крепящие генератор к кронштейну и снимите генератор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите генератор на кронштейн и закрепите его болтами.

2. Проверьте состояние поликлинового ремня и, при необходимости, замените его.

3. Установите поликлиновой ремень и отрегулируйте его натяжение.

4. Подсоедините к генератору провода.

Предупреждение

Толстый провод (В+) привинтите к генератору моментом 15±1 Нм. Если провод закреплен ненадежно, могут появиться следующие неисправности:
      – неполная зарядка аккумулятора;
      – недостаточно тока для питания потребителей;
      – в месте подсоединения провода возможно искрение;
      – в связи с бросками напряжения возможен выход из строя электронных блоков.

5. Закрепите голубой провод (D+) к генератору моментом 3,2±0,2 Нм.

6. Подсоедините провод массы к аккумулятору.
