14.7.3 Проверка, снятие и установка тягового реле стартера

14.7.3. Проверка, снятие и установка тягового реле стартера

Проверка и снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стартер.

2. Используя дополнительные провода большого сечения, подсоедините корпус стартера к отрицательной клемме аккумулятора, а положительную клемму аккумулятора подсоедините к клемме 50.

3. Если при этом приводная шестерня стартера перемещается вперед, но двигатель стартера не вращается, значит, неисправен электродвигатель стартера или обгорели контакты тягового реле.

4. Если шестерня стартера не перемещается вперед, значит, вышло из строя тяговое реле и его необходимо заменить.

5. Отвинтите гайку и отсоедините провод, идущий от электродвигателя стартера к нижнему контакту тягового реле.

6. Отвинтите винты и снимите тяговое реле со стартера.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

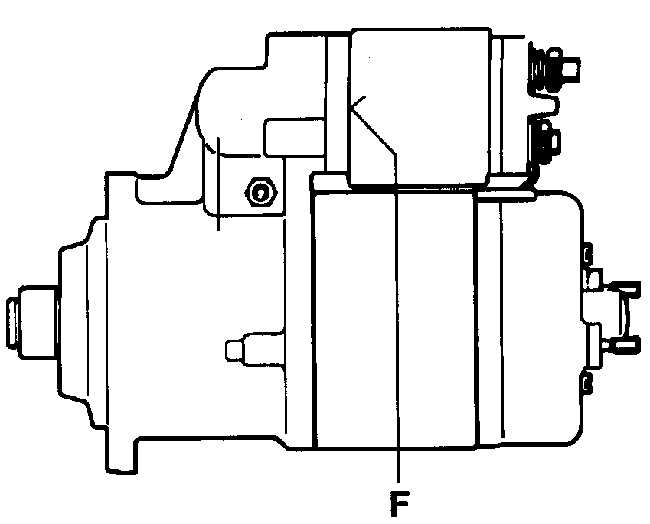

	1. Нанесите тонкий слой герметика на поверхность тягового реле, сопрягаемую со стартером (F).
2. Зацепите якорь тягового реле за управляющий рычаг, затем ввинтите винты крепления тягового реле к стартеру.
3. Подсоедините провод электродвигателя стартера к нижнему контакту тягового реле и закрепите его.
4. Проверьте работу тягового реле.
5. Установите стартер.
